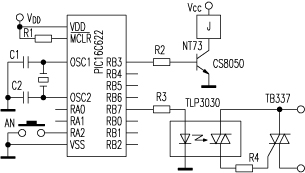

大家都知道，PIC單片機的大多數寄存器，包括RAM數據存儲器的每個存儲單元都能實現移位、清位、位測試等系列復雜操作功能。然而，協調它們運行的(應用最廣泛的基本級、中級)精簡指令集中，卻沒有對寄存器的某“位”進行“取反”運作的現成指令，而在實際應用中對某些“位”進行取反運作是很需要的。如下圖所示。單片機PIC16C622單片機的端口RB作為輸出端口的8個引腳，分別控制著8個不同的電器設備。按動按鈕AN一下，繼電器J吸合，再按一下J釋放，即按動AN一下，端口RB3引腳的輸出狀態改變一下，而RB口的其它7個引腳輸出保持原有狀態不變。在這種情況下最好的方法是按動一下AN，對PORTB(3)“取反一次”——這對于MCS－51單片機來講是極容易的。只要寫一條(如CPL P33)位取反指令就可以了。而PIC16C622單片機只有對字節取反指令，卻沒有對位取反的直接指令。筆者運用了“W和f相異或”的指令，也輕易地解決了位取反問題。實例：
　　MOVLW 0x08；將常數0x08送至W
　　XORWF 6，1 ??；W和F6相異或結
　　　　　　　　　　 果存F6
　　這樣就實現了對F6(3)即RB3腳的“取反”運作。假如當時寄存器F6的狀態為“B01101001”則經過上述指令運作后，有
　　異或前 W 　　00001000
　　　　　　F6 01101001
　　異或后　F6 　01100001
　　結果寄存器F6的內容為“B01100001”?？梢姵薋6(3)由“1”取反為“0”外，其它位保持不變，實現了預期的目的。這種方法，可以對寄存器其中的1位、2位……幾位同時“取反”——只要對工作寄存器W送常數時，常數的相應“位”上為邏輯“1”就可以了。

還有像兩個數據比較一類程序的編寫，通常人們是用“減法”指令來完成的。運用“異或運算”指令同樣可以解決問題，而且更為簡潔(它只影響狀態寄存器中的零標志位“Z”，對其它概不影響)。如建立時鐘程序，當秒計數寄存器計數至60秒時，應向分計數寄存器“進1”，若設秒計數寄存器為F20，分計數寄存器是F21，則定時器中斷子程序為：
INTSUB1：
　　　　 …
INCF 20，1　?。幻胗嫈?shù)寄存器F20　　　　　　　　　 ；“增1”
MOVLW 0x3C　　；把常數D‘60’置入W
XORWF 20，0 　 ；寄存器F20計數是
　　　　　　　　　 ；否等于60秒
BTFSS STATUS，2 ；若F20的計數等于　　　　　　　　　　 ；60(零標志位Z=1)
GOTO INTSUB2 ；則跳
INCF 21，1　　 ；分計數寄存器F21
　　　　　　　　　 ；“增1”
　　　　…
INTSUB2　 RETFIE ；中斷返回
　　從上述例子中可以看到，異或運算指令XORWF跟PIC中的其它指令一樣，只要靈活運用其功能是非常強大的。
