在使用單片機開發項目的時候，經常會使用到7段顯示器。7段顯示器可以顯示字母和數字，它內部是其實是發光LED燈，通過控制不同的接口點亮內部LED燈，從而顯示出數字。目前，它在許多電子產品中用于顯示信息，比如：充電寶、直發器等。
7段顯示器由8個LED構成，這些LED以順序方式連接，以方便在打開某些LED組合時顯示0到9的數字。點亮時，它一次只顯示一位數字。

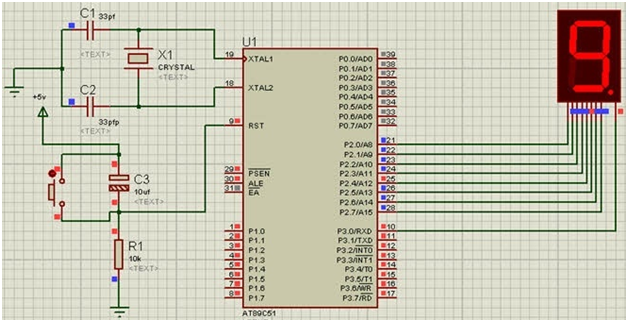

使用8051單片機在7段顯示器上顯示數字的原理圖：
在7段顯示器上顯示從“0到F”的數字的程序是：
.png)
2.png)
#include<reg51.h>
sbit a= P3^0;
sbit x= P3^1;
sbit y= P3^2;
sbit z= P3^3;
void main()
{
unsigned char m[10]={0x40,0xF9,0x24,0x30,0x19,0x12,0x02,0xF8,0xE00,0x10};
unsigned int i,j;
a=x=y=z=1;
while(1)
{
for(i=0;i<10;i++)
{
P2=m[i];
for(j=0;j<60000;j++);
}
}
}
在7段顯示器上顯示從“00到10”的數字的程序是：
#include<reg51.h>
sbit x= P3^0;
sbit y= P3^1;
void display1();
void display2();
void delay();
void main()
{
unsigned char m[10]={0x40,0xF9,0x24,0x30,0x19,0x12,0x02,0xF8,0xE00,0x10};
unsigned int i,j;
ds1=ds2=0;
while(1)
{
for(i=0,i<20;i++)
display1();
display2();
}
}
void display1()
{
x=1;
y=0;
P2=m[ds1];
delay();
x=1;
y=0;
P2=m[ds1];
delay();
}
void display2()
{
ds1++;
if(ds1>=10)
{
ds1=0;
ds2++;
if(ds2>=10)
{
ds1=ds2=0;
}
}
}
void delay()
{
unsigned int k;
for(k=0;k<30000;k++);
}
以上就是英銳恩單片機開發工程師分享的“使用8051單片機在7段顯示器上顯示數字”。英銳恩專注單片機應用方案設計與開發，提供8位單片機、16位單片機、32位單片機。
