在使用單片機驅動MAX485、RS485這兩顆芯片一段時間后，你是否有遇到過這兩顆芯片被燒毀或停止工作的情況？如果你的回答是“是”，那么你來對地方了。你只需遵循以下方法便可以解決這個問題。

英銳恩單片機開發工程師表示，通常情況下MAX485或RS485都可以正常工作，甚至可以在一些特殊環境中工作。但是一段時間后會你會發現剛剛還好好的突然間電路就不能正常工作了，就像停止發送數據或停止接收數據一樣。

經過大量研究發現，造成這種問題的原因有很多。但只要確保你遵循以下準則，電路就能正常工作。

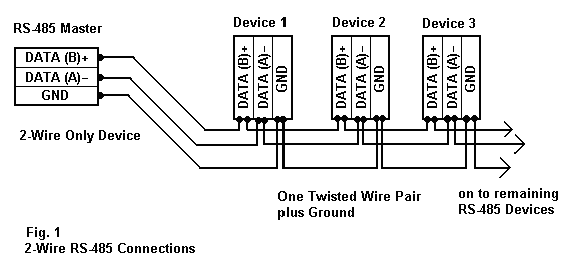

一、RS485需要公共接地

通常很多人認為RS485是差分總線，因此只需兩根線即可工作，因為接收器可以比較這兩個電壓。英銳恩單片機開發工程師表示，這種想法其實是錯誤的，所有RS485公共線必須接地。

如果不連接公共接地，即使電路現在正在工作，RS485驅動器也可能隨時損壞。這是因為設備之間的電位差可能會很高，因為未連接接地，并且會有更多電流流過A，B線。

值得注意的是，如果需要隔離接地，則必須使用隔離式RS485驅動器，而不要使用MAX485等常規驅動器。

二、電源

接下來，你必須確保電源良好并且在RS485驅動器的額定范圍內。如果你的電源受到瞬態噪聲和尖峰的影響，請使用適當?shù)碾娙萜?、電感器、TVS二極管和MOV便可解決。

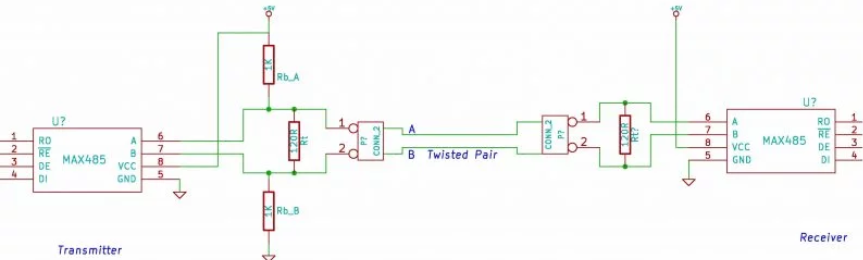

英銳恩單片機開發工程師表示，即使它不會對你的芯片或電路造成任何損壞，我們?nèi)匀唤ㄗh在總線上的一個位置上組合使用上拉電阻和下拉電阻來解決此問題。

三、使用TVS二極管

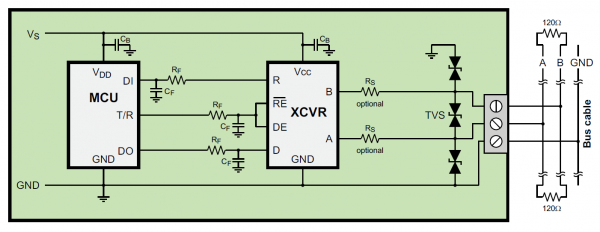

由于RS485傳輸線很長，因此會拾取瞬態噪聲非常普遍。因此，建議使用TVS二極管消除A，B和GND之間的共模瞬態電壓。有時在高噪聲環境中使用時，MAX485會停止工作。不過，一般在電路中增加TVS二極管可解決這個問題。

以上就是英銳恩單片機開發工程師分享的有關如何解決MAX485/RS485發熱停止工作的問題。英銳恩專注單片機應用方案設計與開發，提供8位單片機、16位單片機、32位單片機、運算放大器和模擬開關。
