目前，市場的火災報警器大多都是煙霧煙感類型，有什么報警器在明火出現，又沒有煙霧的情況下報警呢？為此，英銳恩單片機開發工程師們分享了一個基于PIC單片機開發的紅外火焰探測器。在該火焰警報器的功能類似于典型的煙霧警報器，可以檢測到無煙火焰。

一、紅外火焰探測器的工作原理

該方案的目標是制造一個警報，在出現火焰時發出警報。這可以通過三個主要組件來實現：

（1）紅外火焰探測器模塊；
（2）控制器電路；
（3）將Hex固件編碼到主控制器中。

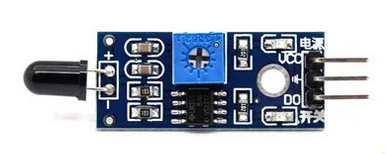

紅外火焰探測器模塊是帶有IR二極管的簡單運算放大器比較器。火焰會發出大量的IR輻射，并且可以使用IR二極管檢測到此輻射。該模塊將IR二極管上的壓降與參考電壓進行比較，并輸出信號，取決于哪個更大。當檢測到火焰時，輸出切換為低電平，而當未檢測到火焰時，輸出切換為高電平。模塊上的電位計可用于調節靈敏度，以使日光不會影響系統。

二、紅外火焰探測器方案構建

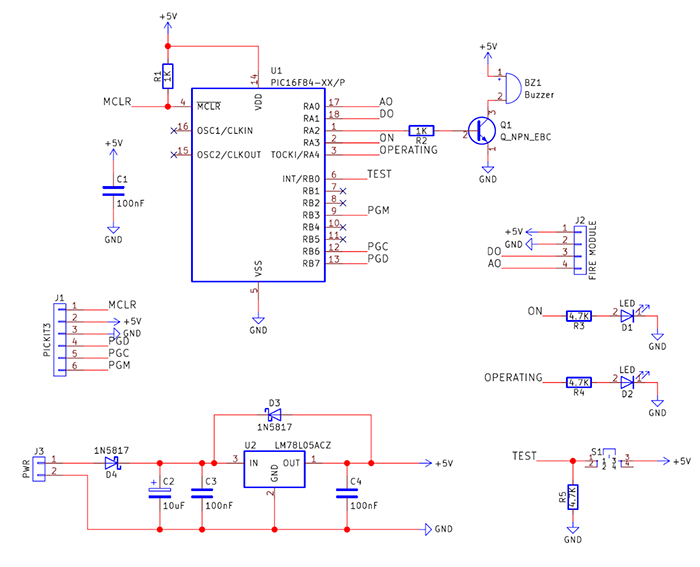

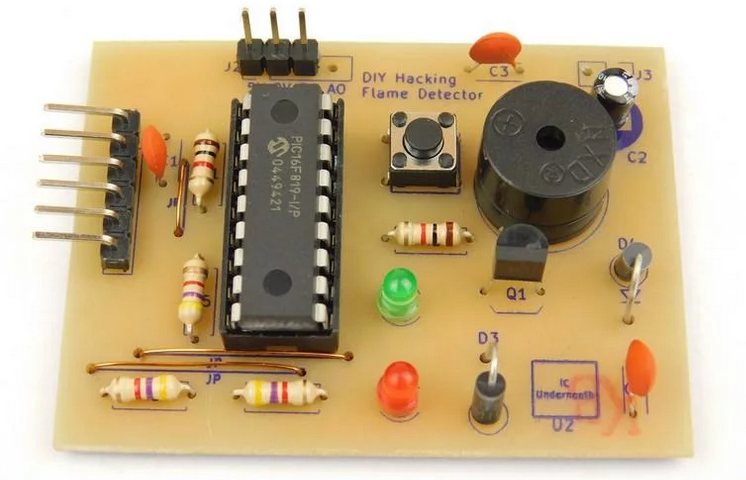

控制器電路很簡單，電路的核心是PIC16F819。開關用于重置/測試，蜂鳴器用于警告附近的人員，一個綠色的LED指示該模塊運行正常，一個紅色的LED指示檢測器正在從火焰模塊獲取讀數。該電路還具有一個小的電源管理子電路，該電路使用SOT-89封裝的7805 IC進行功率調節。

該方案總要的是在PIC16F819單片機的代碼上，代碼本身是用XC8編寫的，只有100行，其中很多行是空白，大括號或注釋。當執行時，PIC單片機會經歷設置過程，包括設置TRIS位，禁用ADC和配置振蕩器。完成后，PIC單片機將進入無限循環，該無限循環將探測模塊以查看輸出是低電平還是高電平。如果低，則表示已檢測到火焰并觸發了警報例程。此程序使蜂鳴器無限期地發出蜂鳴聲，直到按下并按住測試按鈕為止。如果未檢測到火焰，程序?qū)⑹辜t色LED閃爍以指示正在進行測量，并查看是否已按下測試按鈕。

該方案可以使用許多不同的電路構造技術來構建，包括PIC單片機、IC座、面包板、矩陣板和PCB。但是，如果不使用PCB，則使用的7805應該是通孔類型，因?yàn)?805非常小，僅適用于PCB。

三、紅外火焰探測器單片機方案：代碼文件

紅外火焰探測器單片機方案.zip
